摩尔实验室针对市场热销摄像头手机完成一批比对测试

2012-12-28 17:50:24 栏目:公司新闻

    摩尔实验室(MORLAB)于近期引进了一套手机拍照功能测试系统,不但能进行标准测试,更能满足运营商定制的测试要求。本次,我们邀请了Apple iPhone4s, SAMSUNG Galaxy SIII, NOKIA Lumia800C, SAMSUNG Galaxy S Note来参加我们的摄像头横向评测,作为参照我们还邀请了Apple iPhone4前来助阵。

    为了保证评测的相对公平,所有的样机都为市面上随机采购的正品手机,而测试标准方面,我们采用了YD/T 1607-2007 《数字移动终端图像及视频传输特性 》为此次的评测活动的依据。测试的统一条件为标准测试图卡,照明色温6500K,标准卡表面照度1000Lx,相机与测试卡距离30-40cm。 测试项目则包括中心分辨率,最大色彩偏移,色彩饱和度,曝光误差,最大白平衡偏移,最大色温偏移。

设备名称

Apple iPhone4

Apple iPhone4s

SAMSUNG Galaxy SIII

NOKIA Lumia800C

SAMSUNG Galaxy S Note

标称像素

500

800

800

800

800

实测中心分辨率

1777 LW/PH

1868 LW/PH

2029 LW/PH

1408LW/PH

1522LW/PH

最大色彩偏移值

19.0

12.2

8.9

16

19.6

色彩饱和度

138.1%

119.9%

109%

107.8%

125.1%

曝光误差

-0.25

-0.03

+0.13

+0.09

-0.10

最大白平衡偏移

+0.106

+0.055

+0.112

+0.078

+0.312

最大色温偏移

-582

-387

+929

+577

+5132


表一  测试结果

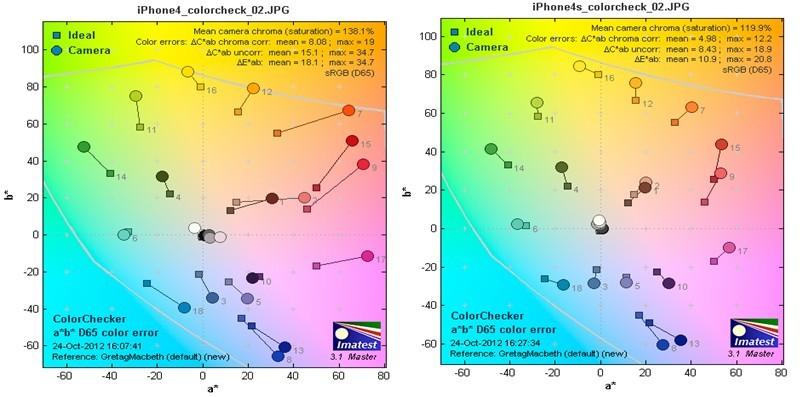

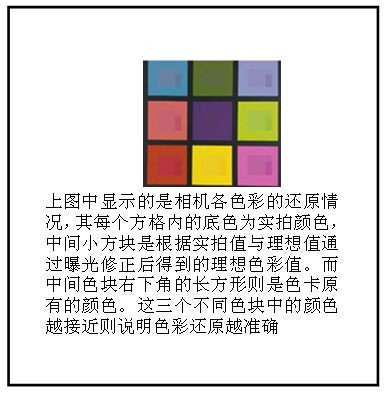

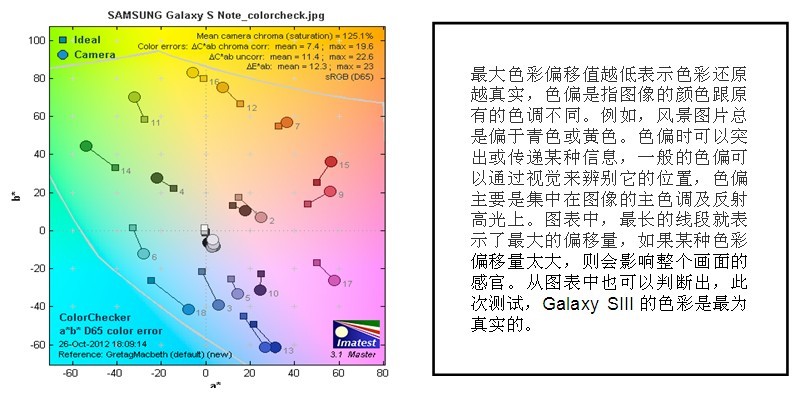

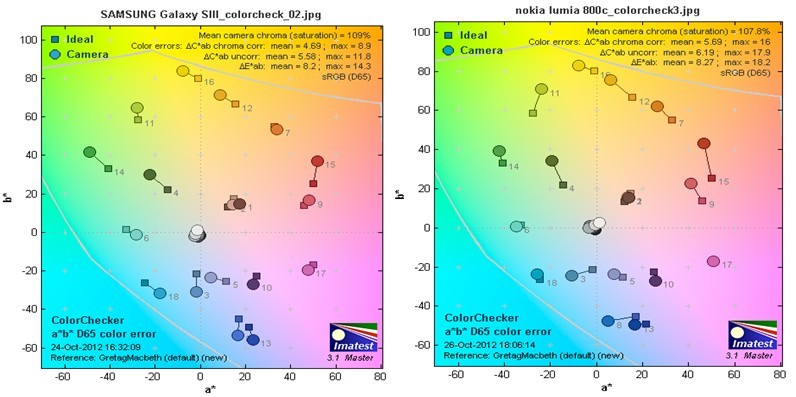

    结果说明:1,色彩偏移

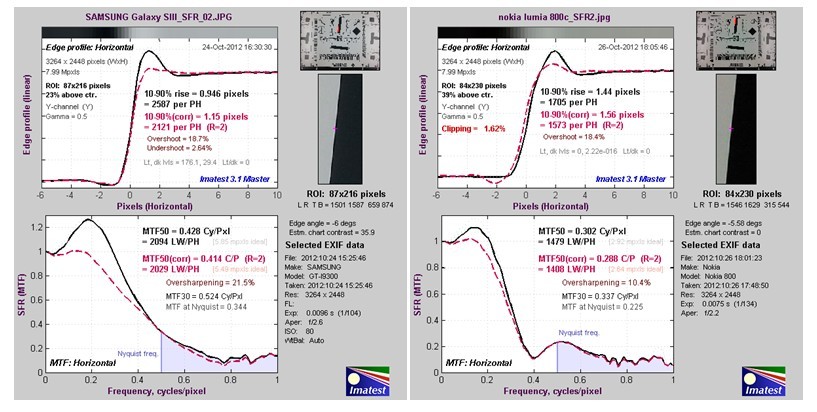

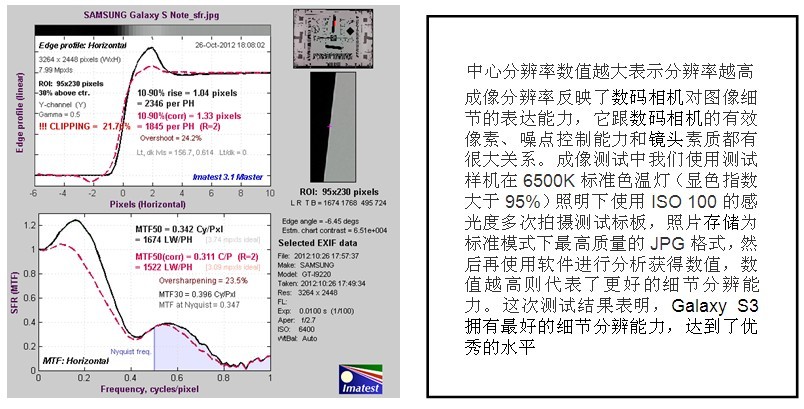

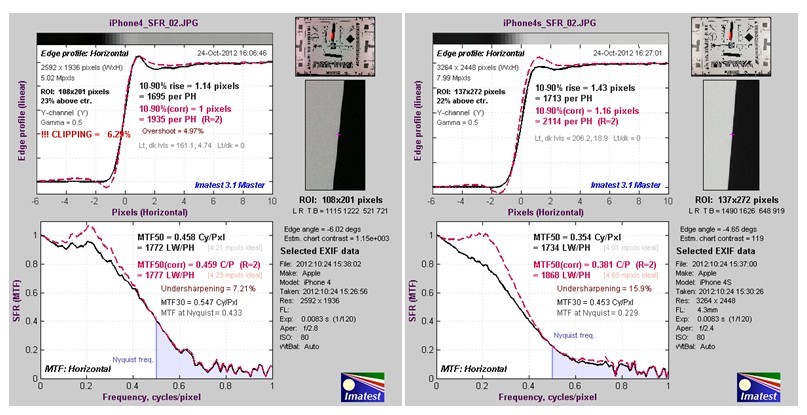

    2.中心分辨率:

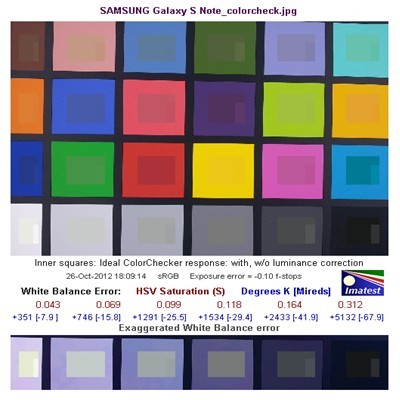

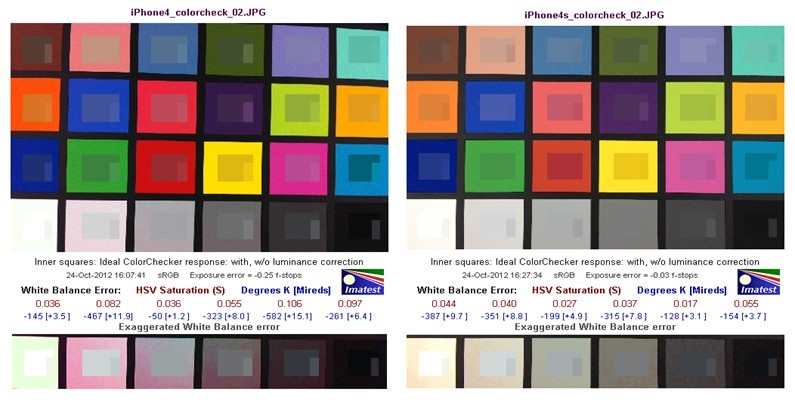

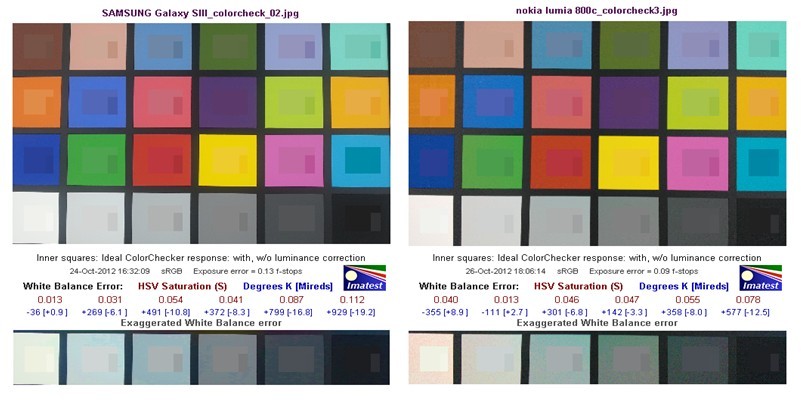

    3.色彩饱和度,曝光误差,最大白平衡偏移,最大色温偏移。





    色彩饱和度越高表示感官上颜色更加鲜艳
    所谓的饱和度,指的其实是色彩的纯度,纯度越高,表现越鲜明,纯度较低,表现则较黯淡。

    曝光误差正值表示过度曝光倾向,负值表示欠缺曝光倾向
    照片的好坏与曝光有关,也就是说应该通多少的光线使CCD能够得到清晰的图像。得到的光线超过需要,则称为过度曝光,得到的照片发白,高光细节丢失;得到的光线少于需要,则称为欠缺曝光,得到的照片发暗,暗处细节丢失。

    最大白平衡偏移越接近0则表示纠正环境光影响的能力越强
    白平衡的基本概念是“不管在任何光源下,都能将白色物体还原为白色”,对在特定光源下拍摄时出现的偏色现象,通过加强对应的补色来进行补偿。上图照片均是在日光下拍摄,仅改变了白平衡的设置。各种白平衡下的照片所产生的偏色显示出补偿时的补色。测试的数据则反映了其偏差的大小

    最大色温偏移越接近0表示色温差别越小
    色温表示了成像系统成像时的色彩倾向,负值表示成像趋于暖色调,正值则表示成像趋于冷色调。

    而从此次的测试结果看来,三星的两台参赛选手整体的成像风格都是偏冷色调,而其中Galaxy S3拥有最好的细节分辨能力,达到了优秀的水平。而苹果的4和4S则是成像风格趋于暖色调,其他各项指标都较为平均,细节分辨能力也达到较好的水平。而诺基亚的800c也表现不俗,各项指标都比较平均,成像色调稍微偏冷。

    关于测试内容,本次测试仅采用了其中几项,另外,还可以进行视觉分辨率,动态范围(灰阶),像面亮度均匀度,几何失真,噪声失真等测试项目。由于篇幅原因就不一一介绍了。不过有这样的结果作参考,相信读者们一定可以根据自己的喜好选择心仪的手机,快乐的分享自己拍到的照片。

    摩尔实验室(MORLAB)有多种标准光源可供使用,色温从2700k-7500k可调换,测试距离可根据实际样品任意调整,满足手机摄像头、相机摄像头、安防监控摄像头等多类型产品的光学测试需求。此外,更可以进行电学方面如电气安全及电磁兼容的全部测试。
