摩尔实验室成都双流光伏基地EMC实验室对外提供服务

2015-04-10 09:02:03 栏目：公司新闻

继摩尔实验室成都高新区大型环境与可靠性实验基地于2014年6月投入使用后，摩尔实验室在西南地区持续发力，通过与成都质检公司强强联手，联合打造大型EMC暗室集群，为广大客户提供全方位的电磁兼容测试及认证服务，包含十米法暗室一个，三米法暗室一个，屏蔽室六个

目前电磁兼容实验室通过CNAS认可的能力覆盖产品范围有：工业，科学和医疗射频设备，加电，电动工具及类似器具，信息技术设备，身影和电视广播接收机及相关设备，专业用途的音频，视频，音视频和娱乐场所灯光控制设备，照明设备，道路车辆的电子电气设备，交流电测量设备，抵押开光设备及控制设备，加同和类似用途固定式电气装置的开关电工电子产品、继电器，剩余电流动作保护器，测量，控制和实验用的电设备，不间断电源设备，低压直流电源，变压器，电源装置，电抗器和类似产品，工业机械电气设备，可编程序控制器，工业用时间继电器；

以下是测试系统简介：

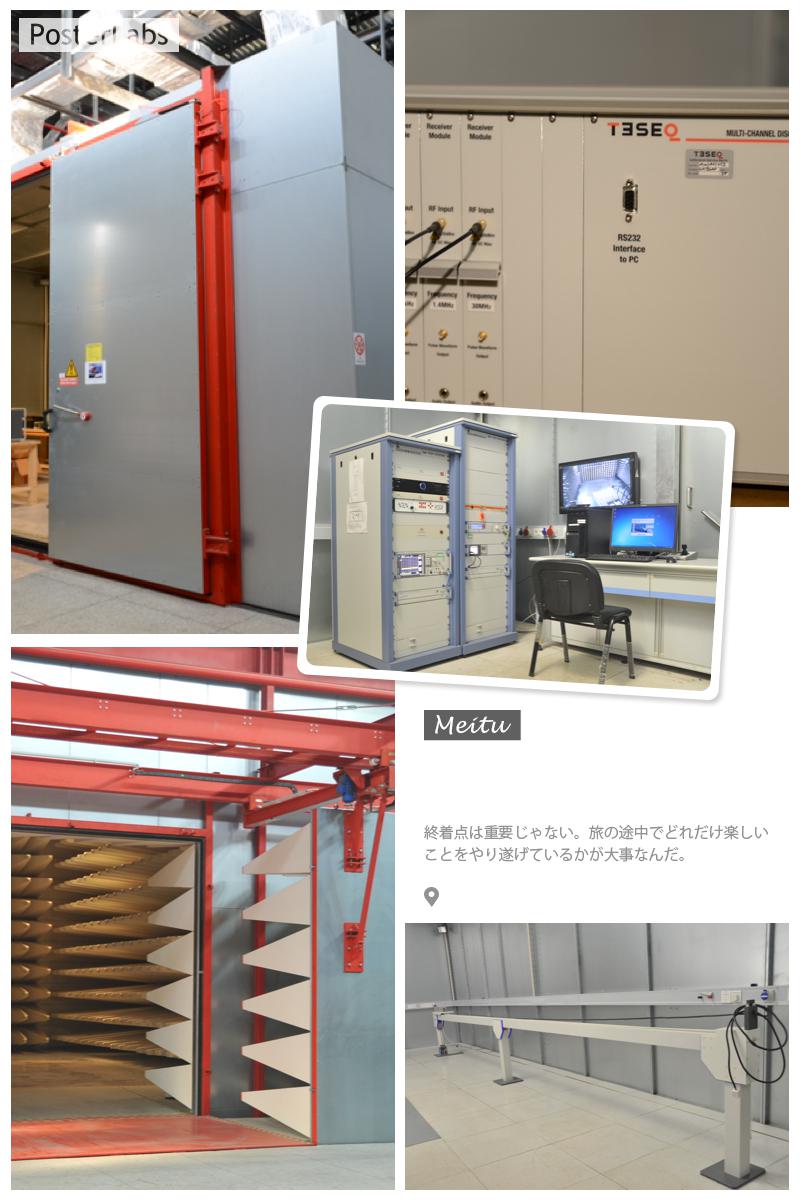

暗室与屏蔽室系统

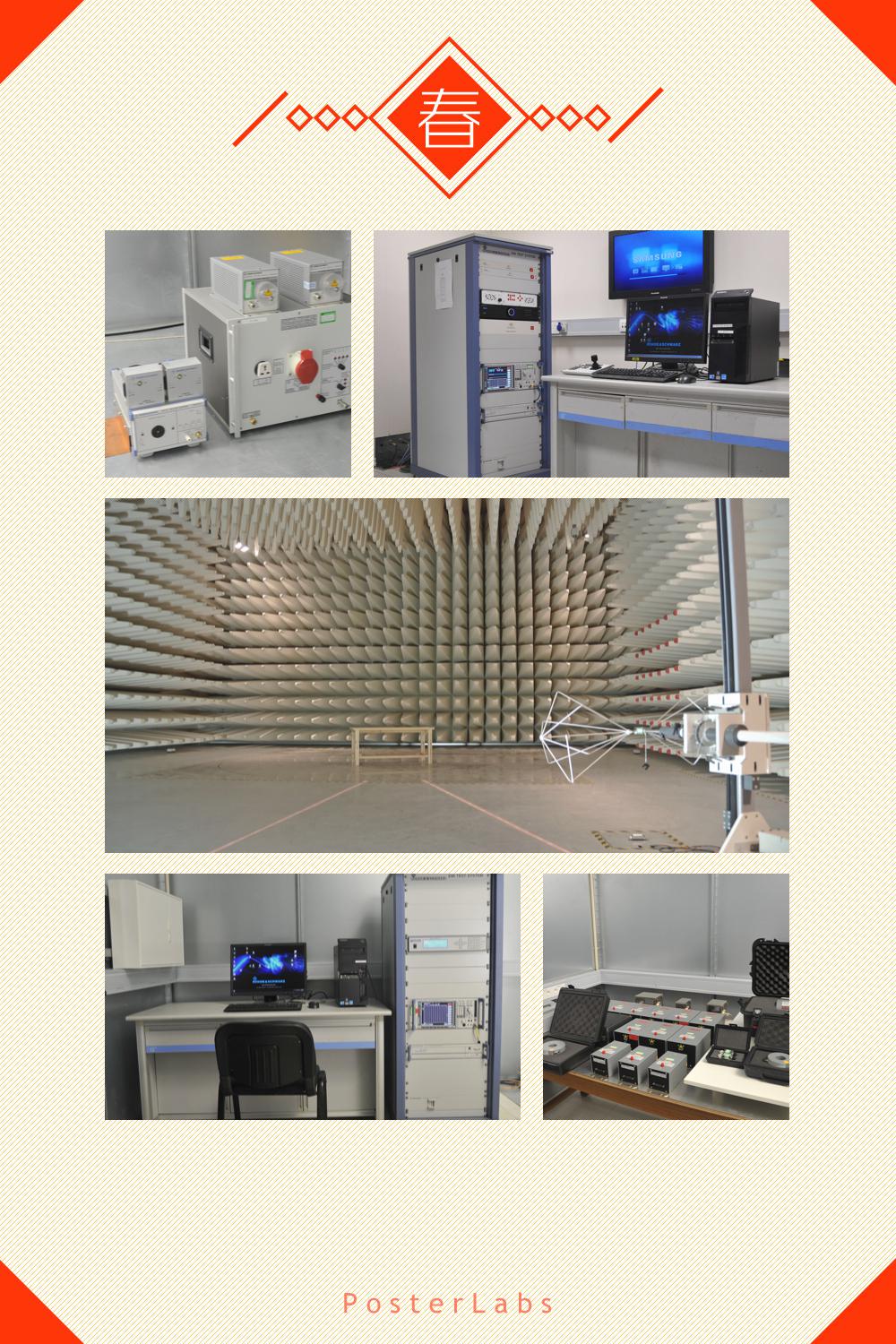

10m法半电波暗室

净空间尺寸：18.1m×11.9m×6.2m
通道尺寸：3.6m×3.5m
转台：直径7m，承重5T

行吊：承重5T
3 米法半/全电波暗室

净空间尺寸：7.9mm×5.2mm×5.2mm
通道尺寸：1.6m×2.2m
转台：直径2m，承重1T

6个屏蔽室
EUT接口类型

380V/50Hz/63A、220V/50Hz/32A、110V/60Hz/32A、0～200V/DC/63A
RJ11、RJ45、ISDN、RS232、RS424、USB、VGA
水管、气管和低压多磁路变压系统12600A

传导发射测试系统
传导发射测试系统可以对电源端口、信号端口、控制端口等各类型端口的骚扰电压、骚扰电流进行测试。

测试接收机：9kHz~3GHz
电流探头：20~100MHz
容性/无源电压探头：9kHz~30MHz
阻抗稳定网络：用于电源端口的单线、两线、三相线性阻抗稳定网络以及信号端口的四线/八线阻抗稳定网络

骚扰功率测试系统
骚扰功率测试系统满足CISPR 16-1-3和GB/T 6113.103骚扰功率测试设备要求，功率吸收钳覆盖频段30MHz~1000MHz，导轨长度6m。

喀呖声测试系统
采用TESEQ断续骚扰测试仪，满足CISPR 14-1和GB 4343.1对各类家用电器和电动工具等EUT在150kHz、500kHz、1.4MHz和30MHz的断续骚扰测试要求。

辐射发射测试系统

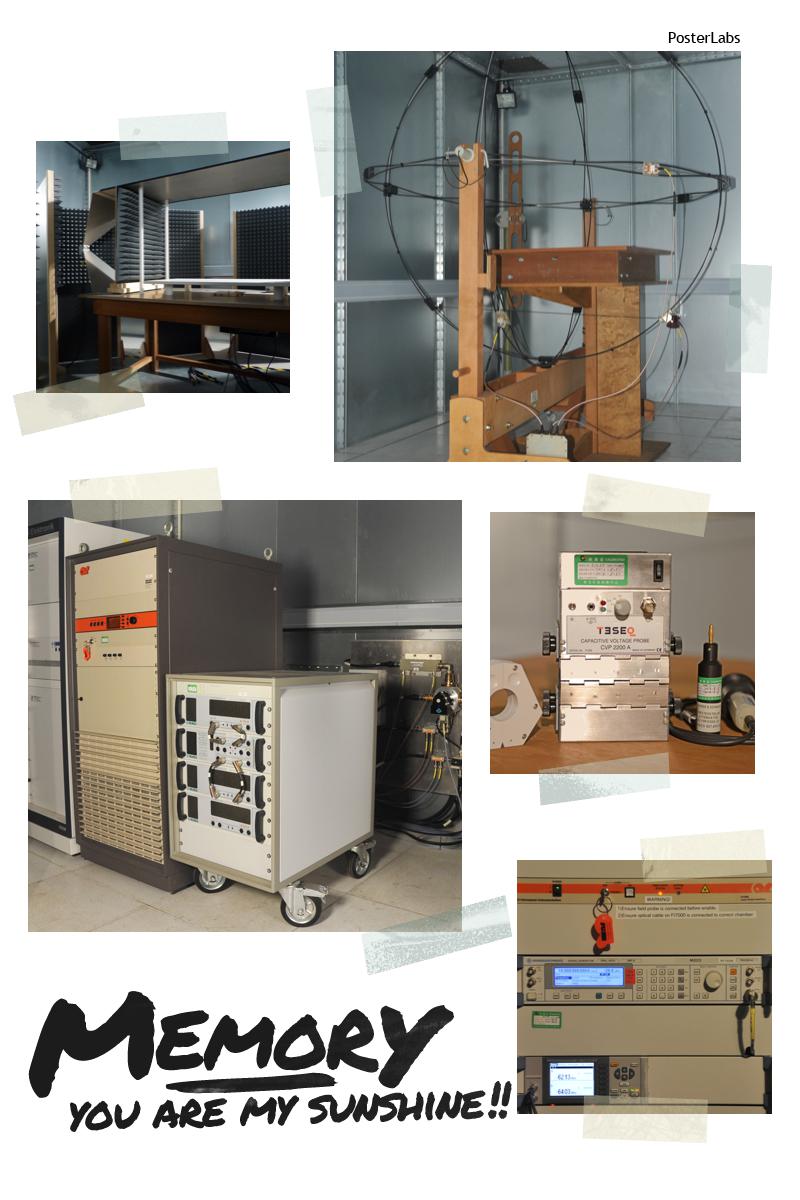

辐射发射测试可同时在3m法半/全波和10m法半波暗室中对各类型产品的辐射发射进行全自动测试。同时配备直径2m的三环天线和模拟灯，满足CISPR 15和GB 17743测试要求。

测试接收机：20Hz～26.5GHz，20Hz～40GHz
测试天线：杆天线、环天线、双锥天线、对数周期天线、双锥对数周期天线、喇叭天线
天线覆盖频段：9kHz～18GHz

传导抗扰度测试系统
传导抗扰度测试系统满足IEC61000-4-6和GB/T 17626.6等国内外标准要求。

信号发生器：9kHz~1.1GHz
功率放大器：100kHz~400MHz，输出功率250W
电流注入钳：10kHz~400MHz，最大耐受功率200W
电磁钳：10kHz~1000MHz，最大耐受功率125W
耦合去耦网络：满足电源线与屏蔽线/非屏蔽线、

平衡线/不平衡线等各类信号线的测试

辐射抗扰度测试系统
辐射抗扰度测试系统配备频率达40GHz的信号发生器，拥有4台功率放大器、多种大功率发射天线，系统测试频率范围为20MHz~6GHz、产生电场强度最高可达200V/m，满足IEC 61000-4-3、GB/T 17626.3和GB/T 17619汽车电子零部件的辐射抗扰度测试要求。

信号发生器：10MHz~40GHz
功率放大器：频段9kHz~6GHz 最大输出功率3000W
测试天线：双锥天线，高增益对数周期天线

堆栈式双对数周期天线，高增益喇叭天线

天线覆盖频段：20MHz~8GHz
场强探头：3MHz~18GHz，1~1000V/m

音视频测试系统
包括AVM测试系统与DVB测试系统，拥有音频分析仪、广播测试系统基本单元、各种制式电视信号发生器、两台射频信号发生器以及功率放大器和测试带状线，可对广播电视接收机、数字（位）式影音类产品等各类音视频设备的抗扰度、屏蔽效能进行测试。符合CISPR 20、EN 55020、EN 55103.1、GB/T 9383、GB/T 19954.2等国内外标准。

汽车电子零部件测试系统
由超小型干扰模拟器、抛负载模拟器、电压变化模拟器、微脉冲发生器、瞬态发射测量开关系统等组成，满足CISPR 25、ISO 7637、ISO 11452、ISO 10605、SAE J113等国内外标准以及大众、福特等众多汽车厂家标准的测试要求。

谐波闪烁测试系统
采用California Instruments提供的谐波闪烁分析仪与可编程电源。可编程电源功率容量90kVA，输出频率0~500Hz。测试系统可提供50/60Hz交流和直流电源，满足IEC 61000-3-2、IEC 61000-3-3、IEC 61000-3-11、IEC 61000-3-12、IEC 61000-4-13、GB/T 17625.1、GB/T 17625.2、GB/T 17625.3、GB/T 17625.6和GB/T 17626.13等国内外标准对谐波、闪烁及谐波抗扰度的测试要求。

静电放电抗扰度测试系统
由TESEQ静电枪及四个放电网络组成，可产生200V-30kV放电电压，符合EN 50121、IEC 61000-4-2、GB/T 17626.2、ISO 10605等国内外标准。

浪涌（冲击）抗扰度测试系统
由浪涌模拟器、通讯浪涌模块和耦合去耦网络组成，可提供最高7kV浪涌测试电压，能对电源端口和信号端口等进行测试，满足IEC 62052-11、EN 50121、IEC 61000-4-5、GB/T 17626.5等国内外标准测试要求。

电压暂降、短时中断、电压变化抗扰度测试系统
由电源故障模拟器、三相自动调压器等组成，能对50Hz/60Hz的三相/单相交流端口和直流端口进行试验，符合IEC 61000-4-11、IEC 61000-4-29、EN 50121、GB/T 17626.11、GB/T 17626.29等国内外标准测试要求。

电快速瞬变脉冲群抗扰度测试系统
由脉冲发生器，容性耦合钳组成，能产生4800V瞬变电压，可对电源端口和信号端口等进行测试，满足EN 50121、IEC 61000-4-4、GB/T 17626.4等国内外标准测试要求。

工频磁场抗扰度、脉冲磁场抗扰度测试系统
由超小型模拟器、1000mm×1000mm磁场线圈、短时电流可达1200A的电流互感器等组成，符合IEC 61000-4-8、IEC 61000-4-9、EN 50121、GB/T 17626.8、GB/T 17626.9等国内外标准。

阻尼振荡波磁场抗扰度、阻尼振荡波/振铃波抗扰度测试系统
由阻尼振荡波模拟器、耦合去耦网络等组成，可产生3kV、100kHz-1MHz振荡波和6kV、100kHz振铃波，能对各类电源端口和信号端口进行测试，满足IEC 61000-4-10、IEC 61000-4-12、IEC 61000-4-18、EN 50121、GB/T 17626.10、GB/T 17626.12等国内外标准测试要求。

共模传导抗扰度测试系统
由连续波模拟器、单相AC源及耦合去耦网络组成，可覆盖连续测试模式和短时测试模式的各种频率（DC/50Hz/60Hz/
