节能灯PCB上有许多小的元器件。这些元器件是研发部门在研发过程中必须考量的。同一批次的节能灯，为什么有的光通维持率比较好，有的为什么光衰快？这都与元器件与灯管的匹配及一致性有关。摩尔实验室（MORLAB）特整理此文，对主要针节能灯中所使用的元器件做一简单介绍。
一、二极管
1、概念：晶体二极管是由一个PN结加上两条电极引线做成管心，并用管壳封闭而成的。
2、特性：晶体二极管具有单向导电特性。
3、电路符号：
注：有正（+）负（—）极之分，通常用字母“D”表示二极管，二极管实体的银色（白色）色环的一端引脚是负极，另一引脚为正极，可与电路符号对照。

4、分类：
1)（硅）整流二极管：1N4007（耐压1000V、额定电流1.0A、封装DO41）
1N5399（耐压1000V、额定电流1.5A、封装DO15）
2)快速恢复二极管：  FR107（耐压1000V、额定电流1.0A、封装DO41）
3)（硅）高速开关二极管：1N4148（耐压75V、额定电流450mA、封装DO35玻封）
4)肖特基二极管：   1N5819（特点：压降小、大电流、低功耗。封装DO41）
5)稳压二极管：7V5,12V等(玻封)
6)双向触发二极管：DB3（转折电压28V-34V，有塑封和玻封两种）
7)发光二极管（LED）：RC30-SR122C、RC30-SR124S、RC30-SY124S、RC30-YG124S、RC30-YG122C
注： 以上“耐压”指“最高反向工作电压”；其中“FR”为“快速恢复”之意；“1N”为“一个PN结”之意，千万不要写作“IN”。

二、晶体三极管
1、概念：三极管是由两个相距很近的PN结组成的，一般都有三个电极，即发射极E、基极B、集电极C。
2、特性：三极管具有放大、开关等作用。
3、电路符号：

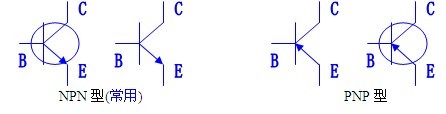

现在使用的基本为NPN型三极管

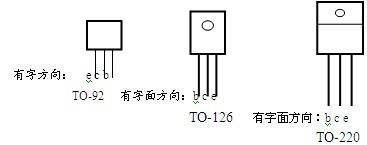

4、封装形式分类：常用的有TO-92，TO-126，TO-220三种方式

1)TO-92：例如S i13001、S i6821、S i6822、S i6822A，（引脚排列：E-C-B）；
2)TO-126：例如S i13003BRH、S i13003BR、S i13003、DK45、 DK42;(有散热片，引脚排列：B-C-E)
3)TO-220：例如S i MJE13003、S i MJE13005、DK53、DK55、DK55MH、D13007。(有散热片，引脚排列：B-C-E)

5、三极管的两个主要参数：
1)放大倍数（β）：常用开关三极管Hfe在15倍-25倍。
2)存储时间（Ts）：此值越小越好。
3)耐压：低压三极管＞200V，通常用于110V-130V的低压灯；高压三极管＞400V用于220V-240V高压灯，
注：在电子镇流器中，三极管的厂家、引脚排列、放大倍数（β）、存储时间（Ts）等要严格配对使用。

三、单向晶闸管（单向可控硅SCR）

1、电路符号：



2.、分类：1）MCR100一6； 2）MCR100一8。

3、封装形式：常用有TO-92  ，TO-126，TO-220

四、电阻器
1、概念：在电路中起对电流的阻力作用的元件称为电阻器，简称为电阻。在电路中起限流作用。
2、电阻的性能参数：标称值及允许偏差、额定功率（1/4W、1/2W、1W、2W等）工作电压及最大工作电压等。
3、单位：欧（Ω）、千欧（KΩ）、兆欧（MΩ）。
4、单位转换：1MΩ=103KΩ=106Ω
5、表示方法（色标法）：

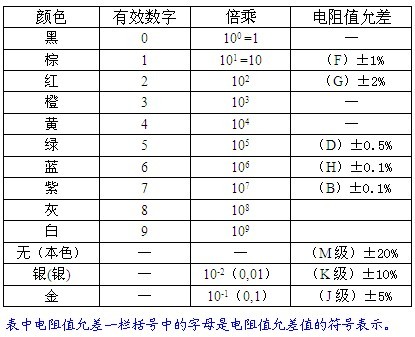

1)电阻的色标符号

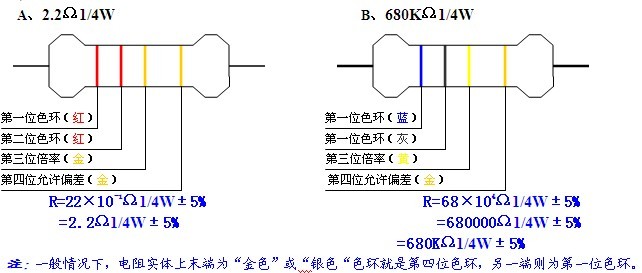

2)电阻的色标示例（四色环电阻）：



6、分类：碳膜电阻（RT）、金属膜电阻（RJ）、线绕电阻（RX）、金属氧化膜电阻（RY）、PTC热敏电阻、压敏电阻等。
1)熔断型线绕保险电阻
A. 作用：在镇流器过负荷时能快速熔断，以达到保护电路的目的。还有抑制浪涌电流、提高电路功率因数、减少输入电流谐波失真（THD）的作用。
B. 电路符号：
注：用字母“FU”表示。
C. 类型：例如：10Ω1W、5Ω1W、0.5Ω1W。

2)  PTC热敏电阻
A.概念：PTC热敏电阻一般以钛酸钡BaTiO3为主要材料的一种电阻值随温度上升而电阻不断上升的电阻，是正温度系数的电阻，如果随温度的上升而电阻值下降的电阻，为负温度系数，叫NTC
B.电路符号：

C.重要参数：
A、冷阻：；常温时的电阻值，偏差能超过规定值
B、居 里温度（Tc）：温度上升到两倍冷阻时的温度

D.作用：在镇流器中用作预热（灯丝）启动，并联在灯丝电容两端
3)  压敏电阻

A.概念：压敏电阻简称VSR，是一种以氧化锌ZnO为主体材料，用陶瓷工艺加式制作而成的过压保护器件。

B.电路符号：

注：用字母“RV”表示。

C.（按直径）分类：
a)Ф10（mm）：10K471、10K300（两者相同，只是命名方式不同）
b)Ф7（mm）：7K360、MYG3-7K300、7K821、7K561、7K821、7K921。
        7-代表直径，K-代表误差等级±10%，561-代表击穿电压，561=56*101=560V以此类推；
D.作用：防止电网电压出现瞬时尖峰脉冲，或有强雷电干扰时，损坏电子镇流器。一般应用在电源在整流之前或之后和异态保护电路。

五、电容器
1.概念：电容器是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的，两个导体构成它的两个电极，用来储存电荷。
2.基本特性：隔直流通交流。
3.电路符号：

注：用字母“C”表示。

4.电容器的性能参数：标称电容量（C）、允许偏差和温度系数等。
5.单位：F（法拉）、µF（微法）、nF（纳法）、pF（皮法）。
6.单位转换：1 F=106µF=109 nF=1012 pF,正常有标注单位的按标注的单位，特别注意：没标注的单位默认为pF, 在读时转换为nFNf,如：标称223/160V的电容，读时一般为“22N/160V”电容；
7.分类

1)有机介质电容器
A.聚酯膜电容器CL：CL11-222J1000V、CL11-22n630V、CL21-100n400V、CL11-332J1200V、CL11-47n250V、CL11-1n5J1000V……
B.聚丙烯膜电容器CBB：CBB13-1n5、CBB81-103J1600V、CBB81-123J1600V、CBB81-153J1600V……
2)陶瓷电容器：独石104、瓷片222M/250Vac
3)云母电容（CY）：CY103J1.6KV、CY123J1.6KV、CY153J1.6KV……
4)铝电解电容器(105℃)：
A.额定电压400V :2µF400V、3.3µF400V、4.7µF400V、6.8µF400V、10µF400V;
B.额定电压250V :10µF250V、15µF250V、33µF250V、47µF250V、22µF250V;
C.额定电压50V :10µF50V、22µF50V。
注：以上除铝电解电容器有正极（+）负极（—）之外，其它三种电容器都无极性。

5)安规电容器（电磁干扰抑制电容器）：
A.概念：用来减小或抑制由电气设备产生的电磁干扰的X类电容器和Y类电容器。
B.规格：0.1µF 275VAC(脚距10mm)、0.1µF 275VAC(脚距8mm)。
8.电容量的表示方法
1)用字母与数字混合表示
例如：22n=22nF=22000pF       3n3=3.3nF=3300 pF
2)用三位数字表示
例如：152=15×102pF =1500 pF        473=47nF =47×103 pF =47000 pF=0.047µF
注：前两位是有效数字，第3位是10的幂即容量是尾数零的个数，单位是pF。

9.一般电容器的容量的允许偏差

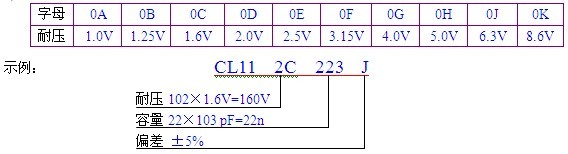

10. 电容器的耐压表示

1)数字表示法:





2)字母表示法

 六、电感器
1)扼流电感器
1)作用：在电子镇流器中起振荡升压、限流作用。
2)单位:亨(H)、毫亨（m H）、微亨（µ H）。
3)单位转换：1 H=103 m H=106 µ H
4)电路符号：

5)结构：由磁芯、骨架、漆包线、绝缘胶带等构成。
A.磁芯尺寸
a)E型（常用）：E13、E16、E19、E25、E28等
b)工字型：Ф4×6，Ф6×8，Ф9×12，Ф10X12，Ф10X16等
c)磁芯气隙(磨隙)：0.7mm; 1.0mm等
注：在线圈匝数和磁芯不变的情况下，气隙增大电感量随之减小，气隙减小电感量随之增大。
    在气隙和磁芯不变的情况下，线圈匝数增加电感量随之增大，线圈匝数减少电感量随之减小。

B.漆包线线径：指线的横截面的直径，也就是线的粗细（不2漆的厚度）。如：0.19 mm、0.21 mm、0.31 mm等
C.绝缘胶带：
a)颜色：白色、红色、黄色、绿色、、蓝色、无色（透明）等。（用来区分不同规格的电感器）
b)宽度：6mm、8mm等
D.骨架：用塑料和导体引脚制作而成，可以起到支撑线和绝缘的作用，常用材料有电木和PBT两种；

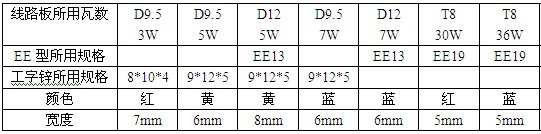

6）现在生产使用的电感的绝缘胶带：颜色与宽度所对应的规格如下表



2、滤波电感器
1)工字型滤波电感器：Ф6×8、Ф8×10、Ф10×12等
2)E型滤波电感器：有双组和单?M两种，双组分共模和差模两种，共模时两组线圈绕线方向相同，差模时两组线圈绕向相反，常用的有EE13，EE16，EE19等，有立式和卧式两种
3)色码滤波电感器
A.基本单位：µ H

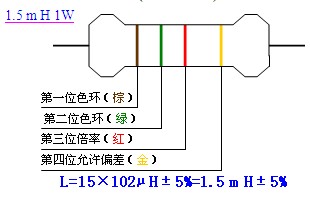

B.表示方法：采用色环标法(与电阻相似)。

示例：



1) 常用磁环: A、尺寸：常用的有 Ф10×6X5,Ф9×5×4, Ф9×5×3, Ф8×5×3等
                  B、材质：常用的有2K，2.5K，3K，5K等
2) 匝比：例如12：3：3就是12（圈）：3（圈）：3（圈），其中12是初级线圈，3是两组次级线圈，读数时应注意以下说明，只要有闭合回路即算一圈



3) 使用时注意事项：初级线圈和次级线圈的颜色必须分开，初级线圈在中间，次级线圈在两边，初、次               级之间和两个次级之间任何两组不能出现交叉；

4）现生产产品的磁环匝比



4、 隔离变压器：主要用于电子变压器电路中，如标志灯中的电感器。

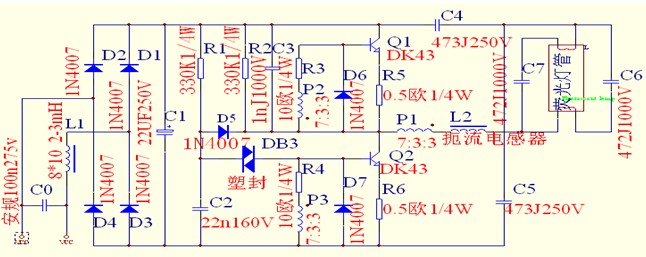

附录：120V3U18W原理图
