绕组法测量马达线圈温升方法介绍

2012-09-26 12:34:48  摩尔实验室  浏览次数:379  文字大小:【】【】【
关键字:马达线圈 绕组法

    在安规测试中,我们一般采用热电偶法来获取待测设备内部各个点的温升情况。但是例如马达线圈转子由于其正常工作情况下运动的特性以及定子中表面某个点的温升并不能更好的反映其整体温升情况,因此,对与上述情形,我们可采取测量试验前后电阻来间接得出其温升值,即绕组法。在家用电器安全标准IEC 60335-1中,对马达线圈的温升,要求必须用绕组法来测量。为使广大客户更加了解绕组测试温升方法,摩尔实验室(MORLAB)特撰此文以做简要介绍。

    绕组法测温升的原理是:铜、铝等金属,其电阻随温度的变化会呈现某一特定的规律。

    绕组温升由下式计算求得:△t =(R2-R1)/R1(k+t_1)-(t_2-t_1)

    △t——绕组温升;
    R1——试验开始时电阻;
    R2——试验结束时电阻;
    k——对铜绕组,等于234.5;对于铝绕组,等于225;
    t_1——试验开始时的室温;
    t_2——试验结束时的室温;

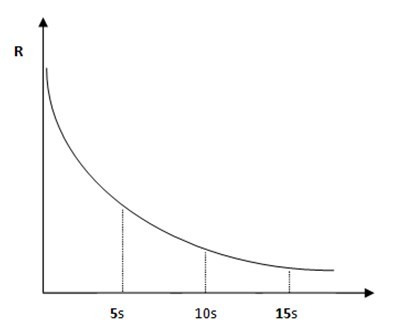

    在上述公式中各个值的测试过程中,试验开始时绕组应处于室温。试验结束时零秒电阻的获取是整个绕组法测温升的关键之处,由于马达线圈在正常工作情况下是运动的部件,要想直接在断电的一瞬间测量其电阻几乎是不可能实现的。并且在测试电路中存在电容和电感,在正常工作情况下会产生振荡信号,会极大干扰测试结果的准确性。所以我们一般会采用作图取点法利用衰减规律去推算零秒电阻,如下图所示。



    如图所示,由于线圈电阻随温度变化呈现某一特定规律,通过测量线圈5s 、10s 、15s三个时间点的电阻,由作图法我们即可粗略估算出线圈零秒电阻。通过微电阻测试仪、秒表,分别测量5S、10S、15S三个时间点的线圈电阻。

    需要注意的是,由于转子在试验后,有很大的可能改变其初始位置,而导致电阻变化。此处R1的电阻应在试验结束,待线圈冷却后测量,以保证试验前后线圈电阻不会受转子位置改变的影响。

    另外,绕组法线圈电阻所测的是绕组平均温度,相对于热电阻法测的表面温度更能够反映线圈真实温升,并且绕组法可以测量旋转的转子温升,这一点是热电偶法所不能达到的(实际操作中,绕组法所测得温升往往比热电偶法高出10K左右)。绕阻法测试操作难度比较高,实际操作中一般需要两个人合作完成。因此,在安规测试中,绕组法一般仅限于测量线圈温升,对于其它部件的温度,目前还是以热电偶法为主。

    摩尔实验室(MORLAB)拥有世界一流的检测设备和一批对安规相关技术、标准法规有充分了解的技术人员,在各种产品的安全、性能等领域有着丰富的测试经验,可帮助您的产品更快,更好的通过各国安全认证的要求。

    如需更多资料,请发信到以下地址:info_sz@morlab.cn或致电:0755-61281201。

编辑:lp.chen
