摩尔实验室(MORLAB)于今年成功建成了一个测试参数覆盖面宽、测试项目种类齐全的大型综合性环境可靠性实验室，此可靠性实验室主要包含了步入式温湿度试验箱、快速温变、温度冲击、三综合测试系统、振动、机械冲击与碰撞、防尘防水、盐雾、低气压等测试能力。其中大型步入式温湿度试验箱更是采用了下出风上回风的送风循环系统。

    上回风下出风的设计决定了试验箱内的风循环方向最大程度上与被测品的散热方向一致，提高了产品温湿度均匀度，避免了气流在箱内流通死角，对于广大电子产品特别是那些发热量比较高的产品，此方案设计是一个最优的测试选择方案。

    目前市场上的温湿度环境箱的箱内送风循环方向大致有三种类型，分别如下：

    1、箱内上部出风，箱内下部回风。这种类型是目前最常见的，风场在箱内以椭圆形的方向循环，如图1所示。但由于目前大部分散热量大的产品都是采用底部有吸风口、上部有排风口的设计，所以此循环风方案将会影响样品的散热及箱内温湿度均匀性。目前此方案主要针对小型的电子原器件或部分被测品发热量不是很大的产品进行测试。

图1   上出风下回风循环送风箱

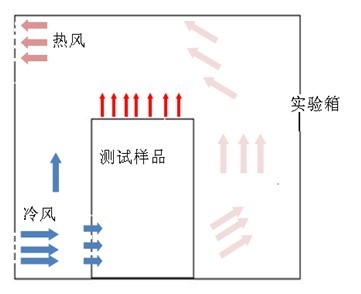

    2、下出风、上回风方式，如图2。这类循环方式，在通讯行业应用较多，特别是机柜类产品。由于此类被测产品大部分有比较大的发热量，具有自然散热或强制散热设计（自然散热是指无外部器件控制散热方向，强烈散热是指有风扇或其他器件控制散热方向），无论哪种散热方式，热空气在试验箱内的运行方式均是由下向上运行，甚至部分强制散热产品在底部有强制吸风口，上部有强制排风口。此类被测品的散热方式，决定了试验箱内的风循环方向需要与被测品的散热方向一致，以达到试验箱内温场的均匀性和稳定性。同时保证被测品进风口所吸收的是试验箱加热或制冷后的空气，而不受产品所排出的空气的影响。这样才能保证测试数据的真实有效。另外，此种方式，对不发热或发热量比较少的产品，测试时也无任何影响，所以这种方式的适用产品范围包含了上述第一种循环风方式。

图2下出风上回风循环送风箱

    3、有均匀性或其他特殊要求的：多风道方式。如：全左面或全右面出风、全右面或左面回风；全上或下出风、全下或上回风等。这类风道设计的好处是箱内均匀性好，主要应用在数量较多的线路板的筛选上。也有个别应用在汽车整车试验及对均匀性要求很高的测试中。

    摩尔实验室（MORLAB）的步入式温湿度试验箱均采用了下出风上回风的送风循环方式，最大程度上保证了测试的准确性，也最大程度上涵盖了测试产品的类型范围。目前摩尔实验室气候环境测试试验箱容积包含多个50升、400升、500升、1立方米、1.5立方米、10立方米、16立方米箱子，温度覆盖面可以达到零下70℃至高温200℃，湿度范围可控制在10%至98%RH，其中步入式温湿度试验箱容积达到10立方米与16立方米，内部工作室的尺寸最大可达到W2500mm×D2500mm×H2600mm。客户可以自己根据的产品尺寸、温湿度参数需求来自由方便的选择合适的试验箱测试，最大程度降低了广大客户的测试成本。

    摩尔实验室凭借检测行业多年的专业经验、优秀的技术团队和对技术提升的努力追求，秉承“专业，卓越，精准”的服务理念，一直以来始终站在测试技术领域的前沿，并长期关注广大客户的需求，我们可按各种标准，包括IEC、ISO等国际标准和国家标准（GB）、行业标准、企业标准、军用标准，以及客户的要求进行不同等级的环境可靠性测试。

    如需更多资料，请发信到以下地址：info_sz@morlab.cn或致电：0755－61281201。
