外壳防护等级（IP代码/防尘防水）是电子电器设备及产品安全可靠性防护的一项重要指标。所谓IP代码，表明了产品外壳对人接近危险部件、防止固体异物、防止水进入的防护等级以及与这些防护有关的附加信息的代码系统。大多数类型的电子电器产品，尤其是可在户外使用的电子电器产品，都会有不同等级的防尘防水要求。
摩尔实验室(MORLAB)留仙检测基地目前拥有多套IP代码/防尘防水测试系统，可满足所有等级的IP防护测试，其中包括一套可使被测物带电操作的防水测试系统（使被测物在大电压、大电流等工况状态下的防水测试），以及一套最高可模拟50m水深的IPX8测试系统。我们在长期的实际测试项目中积累了丰富的技术经验，为使广大客户更深入了解外壳防护等级（IP代码/防尘防水）的测试方法、技术指标及常见问题点等，特将相关内容简要介绍如下。
1、什么是IP防护等级？
答：IP(INTERNATIONAL PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。将电子电器依其防尘防水之特性加以分级，IP防护等级是由两个数字所组成，第1个数字表示电子电器离尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如下表：
|
防止固体物质入侵?C 第一个数字定义描述 |
防止液体入侵?C 第二个数字定义描述 | ||
|
0 |
无防护。无专门的防护。 |
0 |
无防护。无专门的防护。 |
|
1 |
防护50mm直径和更大的固体外来物。防护表面积大的物体比如手（不防护蓄意侵入）。 |
1 |
防护水滴(垂直落下的水滴) |
|
2 |
防护12mm直径和更大的固体外来物。防护手指或其他长度不超过80mm的物体。 |
2 |
设备倾斜15度时，防护水滴。垂直落下的水滴不应引起损害。 |
|
3 |
防护2.5mm直径和更大的固体外来物。防护直径或厚度超过2.5mm的工具、金属线等。 |
3 |
防护溅出的水。以60度角从垂直线两侧溅出的水不应引起损害。 |
|
4 |
防护1.0mm直径和更大的固体外来物。防护厚度大于1.0mm的金属线或条状物。 |
4 |
防护喷水。当设备倾斜正常位置15度时，从任何方向对准设备的喷水不应引起损害。 |
|
5 |
防护灰尘。不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行。防尘箱测试，不加负压 |
5 |
防护射水。从任何方向对准设备的射水不应引起损害。 |
|
6 |
不透灰尘。无灰尘进入。防尘箱测试，加负测试， |
6 |
防护大浪。大浪或强射水进入设备的水量不应引起损害。 |
|
7 |
防护浸水。在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。 | ||
|
8 |
防护水淹没。在制造商说明的条件下设备可长时间浸入水中。 | ||
另外，当防护要求的等级高于上述特征数字表示的等级时，将通过在前2位数字后增加附件字母的方式来表达扩展范围，其也需要满足这些附加字母各自的要求。
2、现在国际与国内有IP防护测试标准是什么？
答：现在我们常用的国际标准是IEC60529:2001，其对应的国标是GB4208-2008。
3、防尘防水的测试样品可以用同一个样品吗？
答：在标准中没有特别的要求，但在实际的测试中，如果样品测完防尘或防水之后都会要拆开机器进行内部检查，如果使用同一个样品先后测试防尘防水，其密封性就不一定能达到样品初始的密封效果，很有可能造成在测试中出现失败现象。所以我建议客户来测试防尘防水时不要重复利用样品。
4、如果测试样品要在测试过程中处在工作状态，这样可以测试吗？

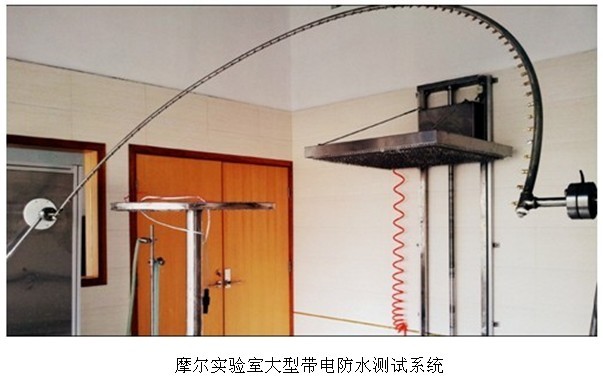

答：有一些户外产品长年累月都是在户外工作的，为了更真实的模拟样品的使用环境，我们的测试系统是可以提供带电操作测试，这种测试方法也是摩尔实验室防尘防水测试系统的一个独特亮点。
5、如果系统外壳的防护等级是IP4X，内部模块的防护等级是IP2X，那么对整个系统而言，内部模块的防护等级是否可以认为至少可以达到IP4X？
答：这种理解是错误的。防护等级针对的是设备的外壳，即指外壳对设备的防护，要么是针对系统的外壳，要么是针对模块的外壳，而不可以把两者结合起来讨论其防护等级。
6、某个系统，外壳上有通风孔，只能满足IP3X，但是内外接口处又设置有防尘网，可以过滤掉大部分灰尘，少量灰尘进入不影响内部设备的正常使用，那这个系统的防护等级可以定义为IP5X吗？
答：IP等级第一位数字对固体异物进入的防护最终是针对外壳内的设备，第一位特征数字为5的试验结果接受条件是：试验后，观察滑石粉的沉积量以及沉积位置，如果同其他灰尘一样，不足以影响设备的正常运行和安全性，就可以认为试验合格，即可以宣称外壳防护等级为IP5X；但是，除非有关产品标准明确规定了特殊情况，在有可能沿爬电距离导致漏电流起痕的位置有灰尘沉积，则认为试验不合格，外壳就无法宣称满足IP5X。
7、防尘等级5的测试结果如何判定？即如何理解“不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全”？
答：试验后，观察滑石粉沉积量及沉积地点，推荐用GR487灰尘收集器的方法评判灰尘的沉积量，收集地点为对灰尘敏感的区域，如模块进风口。除非有关产品标准明确规定了特例，在可能沿爬电距离导致漏电起痕处不允许有灰尘沉积。在满足上述条件下，可以判定外壳满足防尘等级5。
8、 是不是IP等级的数字越大的防水效果就会越好？
答 ： 通常用于通信产品的防护等级是IP 57(防尘和短时浸入水中时不会受影响)、IP 65(防尘和防溅水)和IP 67(防尘和短时浸入水中时不会受影响)。采用IP 65还是采用IP 67由实际应用以及不同的测试标准来决定。IP 67并不总是比IP 65好。满足IP 67标准的元件也不一定满足IP 65标准
摩尔实验室凭借检测行业多年的专业经验、优秀的技术团队和对技术提升的努力追求，秉承“专业，卓越，精准”的服务理念，一直以来始终站在测试技术领域的前沿，并长期关注广大客户的需求，我们可按各种标准，包括IEC、ISO等国际标准和国家标准（GB）、行业标准、企业标准、军用标准，以及客户的要求进行不同等级的环境可靠性测试。
如需更多资料，请发信到以下地址：info_sz@morlab.cn或致电：0755－61281201。
